부스터 펌프(Booster Pump)

재호흡기를 사용하기 위한 장비인 부스터 펌프를 구입했습니다. 부분압 방식으로 사용을 해도 안 되는 건 아니지만 희석 기체와 산소 탱크에 원하는 기체를 블렌딩하고 압력을 채우기 위해서는 없어서는 안 될 장비입니다.

제가 구입한 건 독일 tecserv라는 회사의 제품입니다. 여러 제품 중에서 어떤 걸 선택할지 고민하다 tecserv 220/2로 결정했습니다. 싱글 액팅보다는 듀얼 액팅이 더 빨라 tecserv에 싱글이 있지만 더블을 선택했습니다. 제품별 사진과 스펙을 비교하면 아래와 같은데 무게, 승압 비율, 입방 센치(피스톤이 한번 움직일 때마다의 생산율)를 표시하였습니다.

220_2gr

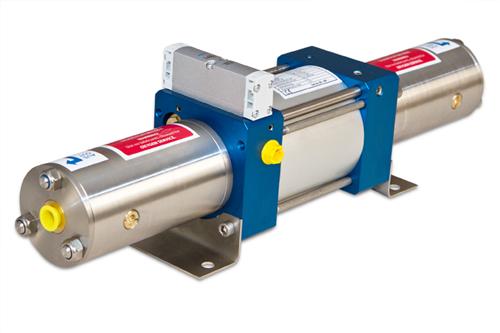

tecserv 220/2. 출처 : http://tecserv.org/tec-booster.htm

▲ tecserv 220/2 : 무게: 4.5kg, 길이: 42.5cm, 승압비: 1:24, 생산률 26㎤

300_2gr

tecserv 300/2. 출처 : http://tecserv.org/tec-booster.htm

 tecserv 300/2 : 무게: 21kg, 길이:61cm , 승압비: 1:30, 생산률 100㎤

HK-9000_1

하스켈 미니 부스터. 출처 : https://www.divegearexpress.com/haskel-mini-sport-booster

하스켈 미니 부스터 : 무게: 5.4kg, 길이: 35cm, 승압비: 1:25, 생산률 20㎤

C2

MPS C2. 이미지출처 : http://www.mpstechnology.it/mps/en/products/21-pneumatic-booster-series-c2-ob19

MPS C2 : 무게: 7kg, 길이: 32cm, 승압비: 1:25, http://www.mpstechnology.it/mps/images/pdf/Schede-pdf-EN/C2-Leaflet.pdf

tecserv 300/2는 무게가 21kg이나 나가기에 휴대용으로 사용하기에는 너무 무겁습니다. 리조트나 샵에 설치를 해놓고 사용하는 게 더 효율적인 거 같습니다. tecserv 부스터의 나사산은 G1/4, G3/8. 즉 BSP 나사산 규격입니다.

어제 배송 온 따끈따끈한 제품을 볼까요? ^^

booster_1

우체국으로 왔습니다. 배송 후 일주일 만에 도착했네요. 인천에 도착 후 관세사 통해서 통관하는데 하루 걸렸으니 배송이 빠른 편입니다.

booster_2

스펀지와 뽁뽁이로 포장을 잘 했습니다만…………. 반전이…..

booster_3

내용물입니다. 펌프와 호스 및 게이지까지 일괄 구매를 했습니다. 복잡한 나사산 규격으로 머리가 너무 아프거든요. ㅠ

booster_5

정면

booster_6

왼쪽

booster_7

오른쪽

booster_8

뒷면

booster_9

바닥

booster_10

공급받는 쪽(희석 기체, 산소) 케이블과 게이지

booster_11

공급하는 쪽(산소, 헬륨) 케이블과 게이지

booster_13

동봉된 인보이스와 매뉴얼

booster_16

산소나 헬륨병에 연결할 방법을 고민하다 15분만에 해결. ㅋ

booster_17

요크전환 아답터를 사용하니 깔끔하게 해결되네요. 다행히 충전용 아답터도 있어서 추가 구매없이 해결.

booster_15

이렇게도…..

booster_14

최종적으로는 이렇게 연결됩니다.

photo_2016-06-27_07-05-38

산소병에 연결한 모습입니다.

booster_4

하지만 제품의 상단에 이런 상처가…….. 어쩌겠어요. 그냥 사용해야죠. ㅡ.ㅡ

photo_2016-06-27_07-03-41

부스팅을 해봅니다. 아주 조용하고 빠르네요…….ㅎ. 대신 드라이브 기체 소모가 빠릅니다. ㅋㅋ

booster_18 booster_19

참고로 헬륨병과 산소병 밸브는 규격이 다릅니다. 산소는 23mm이고 헬륨은 22mm입니다. 산소 밸브 아답터에 나사산이 살아있으면 헬륨병에도 물리긴 합니다. 될 수 있으면 구분해서 사용하는 게 좋습니다.

이젠 케이스를 구입해야 하는 새로운 골칫거리가 생겼네요. 사용하지 않는 하드케이스가 있으시면 제게 좀 버려주세요….. ㅠ

인터넷에서 중고로 하드케이스를 구입했습니다. 일단 도면을 그리고 아는 동생이 자주 가는 가공업체에서 아래의 도면대로 접어 왔습니다.

booster_21

높이를 2cm로 했는데 1cm만 해도 충분함.

booster_22

접어온 스텐 2mm 받침대를 케이스 안에 넣고 자리를 잡아 봅니다.

booster_23

고정을 위해서 구멍을 내야겠죠?

booster_24

표시된 네곳이 구멍을 낼 위치입니다.

booster_25

높이 2cm인데 1cm만해도 충분합니다.

booster_26

시원하게 구멍을 냈습니다.

booster_27

스텐 볼트를 넣고 뒷쪽을 용접했습니다. 그래야 오버홀을 위해 부스터를 꺼낼때 편하니까요.

booster_28

부스터를 고정했습니다.

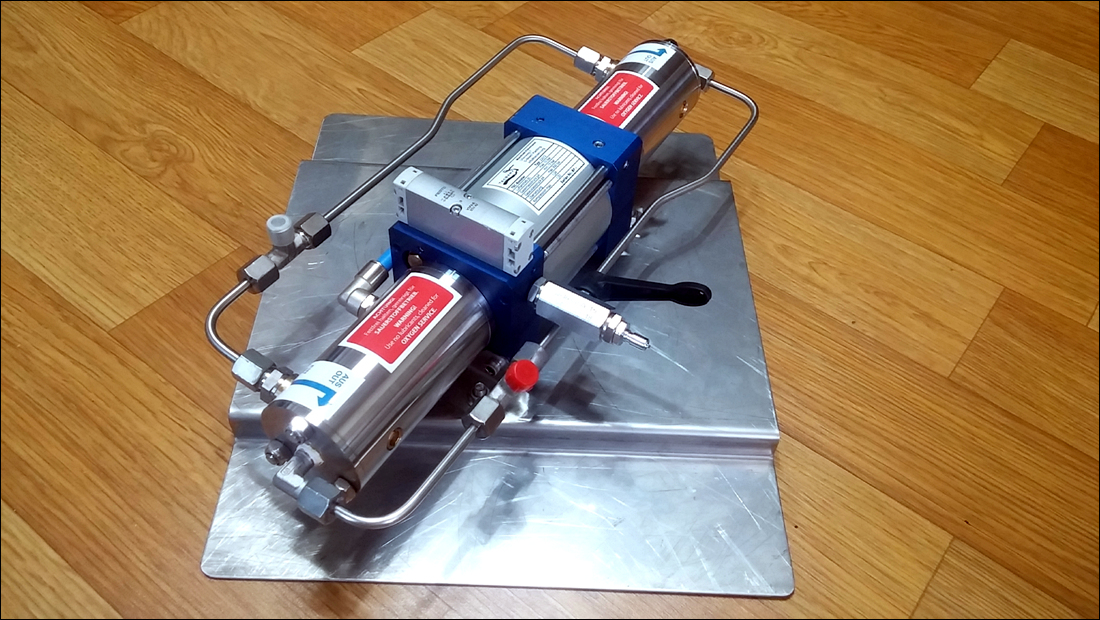

booster_29 booster_30 booster_31

booster_32

케이스와 받침대를 고정하기 위해 구멍을 추가로 뚫고, 받침대 바닥면에 실리콘을 잔뜩 도포해서 방수처리까지 완료했습니다. 실리콘이 2개나 들었네요. ㅋ

※ 국내딜러는 임은재강사님입니다. 구입을 원하시는 분은 임은재강사님(http://ejlabs.net)께 문의를 하시면 됩니다.

======================================================================

○ 부스터 호스 끝에 있는 오링 사이즈 : 내경 5mm 두께 1mm. 또는 내경 4.5mm 두께 1.5mm
